Sonda PT100 ou termopar completa, para medição de temperatura em processos industriais, com cabeça de ligações, acessório de adaptação à cabeça ou ajustável, com bainha em Inox AISI 316 L e sensor compactado a Isolamento Mineral.

• Baínha de inserção em aço inox 316L.
• PT100 ou Termopar tipo J/K
• Compactação com MgO.
• Cabeça de ligações em aluminio.
• Diâmetros 6mm e 8mm.

Cabeça de ligações em alumínio.
Do tipo DIN B, com bucim M20x1.5mm, indice de protecção IP68 e temperatura máxima de 480ºC.

Baínha de inserção em aço inox 316L.
Com construção em aço inox 316L, para temperaturas até +/-700ºC e apropriado para aplicações higiénicas ou alimentares.

Compactação com MgO.
Elemento sensor compactado com Óxido de Magnésio, para maior resistência do elemento sensor e precisão na medida.

Acessório de adaptação ao processo.
Para adaptação ao processo e/ou ajuste do comprimento de inserção, rosca fixa à cabeça ou bicone ajustável, com rosca de 1/2", Gás/BSPP.

A MX 15 é uma central de 1 canal concebida para aplicações comerciais ou semi-industriais. Tem relés, écran LCD e teclas, avisos sonoros e visuais.

• Central de 1 canal
• Écran LCD, leds, buzzer
• 3 Relés integrados, 2 de alarme e 1 comum de falha
• Protecção IP 31
• Montagem calha DIN

A central de medição e alarme MX15 é concebida para aplicações simples, em ambientes comerciais ou semi-industriais. Pode ser ligada a detectores de gases combustíveis, tóxicos ou oxigénio. A medição detectada é apresentado no écran LCD da MX15 e comparada com os níveis de alarme configuráveis. Quando atingidos, os alarmes activam relés para controle de equipamento independentes.

Concebido para detecção de gases explosivos, tóxicos ou oxigénio, o detector OLCT 100 tem saídas 4-20mA ou ponte wheatstone e dispõe de sensores cataliticos, electroquimicos, semi-condutor ou infra-vermelhos para ambientes mais agressivos e com contaminantes onde os sensores cataliticos não podem ser utilizados. Com aprovação ATEX, à prova de explosão ou intrinsecamente seguro conforme a versão. Tem certificação SIL 2 de acordo com EN 50402, o que faz do OLCT 100 um detector extremamente seguro.

• Transmissor analógico 4-20mA
• Aprovação SIL 2 para LEL, O2, CO, H2S, NH3 e CO2
• Detecta gases explosivos, tóxicos, oxigénio e gases de refrigeração
• Disponivel com sensor catalitico, electroquimico, semi-condutor ou infra-vermelhos
• Concebido para ambientes industriais
• Disponivel à prova de explosão, intrinsecamente seguro, e em aluminio ou aço inox
• Disponivel em versão para alta-temperatura até 200ºC

O OLCT 80 é o detector mais funcional e completo. Tem relés integradas e pode funcionar como central de controle autónomo. Ligação em loop até 16 detectores,  saídas analógicas e digitais, controlo remoto IR. O detector mais completo para gases explosivos, tóxicos, oxigénio e COV´s.

• Detecção de gases explosivos, tóxicos, oxigénio, COV´s
• Relés integrados, saídas analógicas (4-20mA) e digitais (RS485)
• Pode funcionar em modo autónomo
• Função registo de dados local
• Comando IR para operação remota não intrusiva
• Versão Intrinsecamente segura

O OLCT 80 é um transmissor digital e analógico, concebido para a detecção de gás. Pode ser instalado e endereçado numa rede, ou ligado a qualquer sistema de recolha de sinal analógico 4-20mA. O OLCT 80 é constituído pelo transmissor (electrónica) e pelo sensor integrado ou remoto (OLCT 80D).

Tem relés integrados o que permite ser utilizado como unidade autónoma de medição, mesmo em zonas classificadas ATEX.

Um controlo remoto intrinsecamente seguro permite a comunicação não intrusiva com o transmissor, para configuração ou manutenção.

As 2 entradas analógicas auxiliares permitem a instalação de mais 2 detectores de qualquer tipo (gás, temperatura, pressão,...) desde que tenham saída 4-20mA.

A MX 32 é uma central com 1 ou 2 canais, concebida para aplicações simples comerciais ou industriais. Até 5 relés, écran LCD e teclas, avisos sonoros e visuais.

• Central de 1 ou 2 canais
• Écran LCD, leds, buzzer
• Até 5 Relés integrados, 2 por canal mais 1 comum de falha
• Resistente IP66 (versão industrial)
• Montagem mural

A central de medição e alarme MX32 é concebida para aplicações simples, em ambientes comerciais ou industriais. Pode ser ligada a detectores de gases combustíveis, tóxicos ou oxigénio. A medição detectada é apresentado no écran LCD e comparada com os níveis de alarme configuráveis. Quando atingidos, os alarmes activam relés para controle de equipamento independentes.

Sonda PT 100 para uso genérico, com cabo de extensão para transmissão de sinal. Apropriadas para as mais diversas aplicações industriais.

• PT100 ou Termopar J/K
• Baínha de inserção em aço inox 316L.
• Junção em manga termoretráctil com resina
• Compactação com óxido de magnésio.

Baínha de inserção em aço inox 316L.
Com construção em aço inox 316L, para temperaturas até +/-700ºC e apropriado para aplicações higiénicas ou alimentares.

Compactação com MgO.
Elemento sensor compactado com Óxido de Magnésio, para maior resistência do elemento sensor e precisão na medida.

Cabo de extensão
Para transmissão de sinal à distância. Em Teflon com ou sem malha metálica, silicone, e outros.

A MX43 é uma central da nova geração, que permite a integração de até 16 transmissores analógicos ou 32 transmissores digitais. Altamente flexivel, tem disponiveis modulos com entradas ou saidas digitais, analógicas, relés,... Versão mural ou Rack, sirene e flash opcionai, interface grafico muito completo e fácil de utilizar, bateria de backup integrada.

• Central de 4 ou 8 canais
• Até  16 transmissores analogicos e 32 digitais
• 6 relés integrados, módulos relé extra opcionais
• Bateria de backup opcional integrada
• Conjunto sirene e flash opcional integrada
• Altamente flexivel e modulavel

O OLCT 60 é resistente e robusto, tem sensores pré-calibrados, saída 4-20mA, indicação digital e 2 leds. A versão remota OLCT 60 AD permite detecção em zona 0.

• Detecção de gases explosivos, tóxicos, oxigénio
• Versão Intrinsecamente segura ou anti-deflagrante
• Saída analógica (4-20mA)
• Écran digital local
• Calibração não intrusiva
• Resistente a agentes corrosivos
• Construção em Aluminio, sensor em aço 316L

Os detectores de gás OLCT 60 são os transmissores 4-20mA (3 fios) destinados à medição de gases combustíveis, tóxicos e oxigénio. Estão disponíveis em modo:

• Protecção antideflagrante (OLCT60 d). Neste caso, o conjunto invólucro e bloco de célula está em modo de protecção antideflagrante.
• Protecção antideflagrante e de segurança intrínseca, o tipo certificado é OLCT 60id. Neste caso, o invólucro está em modo de protecção antideflagrante e o bloco de célula está em modo de protecção de segurança intrínseca. Versão disponível exclusivamente para as versões de gases tóxicos e oxigénio.

A série OLCT 60 é ainda constituída por 2 versões de transmissores:

• a versão OLCT 60
• a versão OLCT 60D: com um bloco de célula distante/remoto e pré-calibrado

A central de monitorização e alarme MX 52 tem entradas para até 16 transmissores de gases explosivos (4-20mA ou ponte wheatstone) ou gases tóxicos. O sistema modular desta central permite alta flexibilidade e adaptação à sua aplicação. Tem certificação SIL 2 de acordo com EN61511. Montagem em RACK 19".

• Central de 2 a 16 canais
• Certificada SIL 2, de acordo com EN61511
• 2 relés por canal, 2 comuns (alarme 3 e falha)
• Programção local ou via PC
• Saida RS485

O OLC(T) 50 é um detector robusto construído em alumínio para a indústria pesada como refinarias ou fábricas. Versões intrinsecamente seguras ou anti-deflagração, para a medição de explosivos, tóxicos e oxigénio.

• Detecção de gases explosivos, tóxicos ou oxigénio
• Robusto e resistente, IP66
• Resistente a agentes corrosivos
• Vesão Intrinsecamente Segura e Anti-Deflagração (ATEX)

A série 50 é constituída pelo OLC 50, com sensor catalítico para detecção de gases explosivos, disponível em modo de anti-deflagração.

E pelo OLCT 50, detector e transmissor 4-20mA (2 ou 3 fios) para medição de gases explosivos, tóxicos ou oxigénio. Anti-deflagrante e com versão intrinsecamente segura (OLCT 50i).

Versão remota
A versão remota permite a detecção de gás nos locais de mais dificil acesso, colocando o sensor com um cabo a uma distância de 15m (standard).

 A central MX62 é a solução para detectores de gás ou chama, modulável e flexivel, de fácil instalação e que reduz custos de operação. A central de gás MX62 cumpre os requisitos ATEX 100 A e oferece a máxima segurança de acordo com a certificação SK2 e SIL3.

• SIL3 e SIL2 de acordo com normas EN50402:2006 e IEC61508:2011
• Até 64 canais para ligação directa ou em rede
• Redundância na medição e alarmes relé.
• Funções AND, OR, MIN, MAX, Voting

O CEX 300 é um detector de gases explosivos. Com construção em policarbonato resistente é indicado para aplicações comerciais e industriais.

• Detecção de gases explosivos
• Sensores pré-calibrados, de fácil manutenção
• Sensores catalíticos e Infra-vermelhos.
• Robusto e resistente, IP66
• ATEX EEX ed IIC T6 ou T5

• 256 sensores para 10 gases diferentes
• 256 relés endereçáveis
• 64 entradas lógicas
• 256 saídas lógicas

O CTX 300 é um detector de gases tóxicos ou oxigénio. Com construção em policarbonato resistente é indicado para aplicações comerciais e industriais. Com indicador local opcional.

• Detecção de gases tóxicos, O2 e CO2
• Sensores pré-calibrados, de fácil manutenção
• Sensores electroquímicos, Infra-vermelhos ou semicondutores
• Robusto e resistente, IP66
• Indicação digital local opcional
• Zona segura

O OLC10 e OLCT10 são detectores de gases explosivos ou tóxicos (CO, NO e NO2). Construção em ABS indicado para aplicações comerciais ou semi-industriais como parques de estacionamento, casa de caldeiras, etc.

• Detecção de gases explosivos
• Detecção de gases tóxicos (CO, NO, NO2)
• Protecção IP66
• ATEX II 3 G

* Calibrado por defeito para Metano. Alterável a pedido.

• Configuração e parametrização via PC (opcional)
• Medição de Humidade, temperatura, ponto de condensação e Delta T
• Sensor digital substituivel
• Alta precisão e estabilidade
• Ecran LCD (opcional)
• Calibração fácil

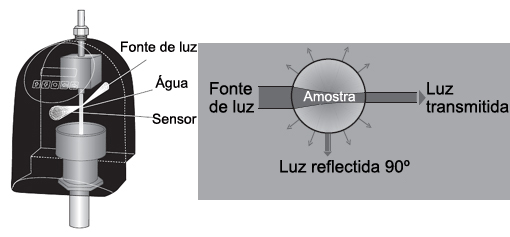

A turvação é criada em líquidos por particulas sólidas. Quando um feixe de luz é emitido através do líquido, estas reflectem-na. A medição desta luz reflectida dá-nos informação sobre a concentração de sólidos no líquido.


Principais características:

• Sistema de medição tipo "free-fall" que assegura ausência de contacto com a água
• Gama de medição 0-4000 FNU
• Conforme norma EN ISO 7027
• Ajuste automático com referência sólida interna (opcional)
• Versão P para medição sob pressão

Aplicações:

• Turvação em água
• Monitorização e controle de filtragem
• Monitorização de reservatórios e abastecimento
• Processos de tratamento de águas e aplicações industriais

Versões disponíveis:

• com sistema "free-fall" de medição e resolução de 0.001 FNU, é especialmente indicado para aplicação em água limpa. Gama de medição até 4000 FNU.
• versão de baixo custo com sistema "free-fall", resolução de 0.1 FNU e gama até 4000 FNU. Especialmente indicado para águas não tratadas
• com sistema de sensor fechado para uso em águas muito gaseificadas e sob pressão. Gama de medição até 100 FNU e resolução de 0.001 FNU

Operação e comunicação:

• é operado através de um teclado integrado e tem um ecran com 2 linhas
• 2 saídas de sinal analógico 0/4-20mA
• 2 saídas por relé independentes programáveis para funções de limite e alarme
• Interface Profibus DP opcional

CAIXA EM POLYESTER EX   Durante a realização de uma instalação eléctrica por vezes não há como evitar que a mesma percorra uma zona classificada com riscos de explosão. A instalação a realizar nessa zona deverá possuir determinadas características para que no caso da existência de uma falha não seja ela própria a causadora de uma explosão. Todo o equipamento eléctrico a instalar deverá ser anti-deflagrante e possuir certificação ATEX (mercado Europeu UE).   A BARTEC empresa Alemã especializada no fabrico de equipamento anti-deflagrante inclui na sua gama de produtos caixas de distribuição em poliester para aplicações em zonas classificadas. As caixas em poliester já deram provas da sua elevada qualidade em muitas instalações fabris. Oferecem elevada protecção aos componentes instalados no seu interior mesmo quando utilizadas em condições muito adversas tais como, exposição a quimicos agressivos ou sujeitas a esforços mecânicos intensos.

• Entradas PT100, Termopares e mV

• Duas saídas relé e/ou SSR

• Com função P.I.D. automático

• Operações heat-cool e ramp-soak

• Alarmes com 5 opções

• Ecran de 4 dígitos led

• Softare de monitorização e controle opcional

• Módulo RS232/485 opcional

Sonda miniatura para medição de temperatura em processos com espaço limitado. Com cabeça de ligações miniatura de diâmetro inferior a 5cm, que pode incluir conversor de sinal 4-20mA. Acessório de adaptação à cabeça ou ajustável, com bainha em Inox AISI 316 L e sensor compactado a Isolamento Mineral.

• Cabeça de ligações em aluminio, com diâmetero inferior a 5cm.
• Com ou sem conversor de sinal 4-20mA.
• PT100 ou termopar J/K.
• Compactação com MgO.
• Diâmetros 6mm e 8mm.

Cabeça de ligações em alumínio.
Do tipo miniatura, com bucim M16x1.5mm, indice de protecção IP66 e temperatura máxima de 480ºC.

Baínha de inserção em aço inox 316L.
Com construção em aço inox 316L, para temperaturas até +/-700ºC e apropriado para aplicações higiénicas ou alimentares.

Compactação com MgO.
Elemento sensor compactado com Óxido de Magnésio, para maior resistência do elemento sensor e precisão na medida.

Acessório de adaptação ao processo.
Para adaptação ao processo e/ou ajuste do comprimento de inserção, rosca fixa à cabeça ou bicone ajustável, com rosca de 1/2", Gás/BSPP.

Sonda de temperatura PT100 com indicação digital local, cabeça de ligações em plástico ABS para montagem tipo conduta ou mural, e acessório de adaptação ao processo fixo ou ajustável.

• Indicador digital local.
• Cabeça de ligações em plástico ABS.
• Montagem mural ou conduta.
• Elemento sensor PT100 Classe A.
• Compactação com MgO.

Cabeça de ligações em plástico.
Em plático ABS, do tipo conduta ou mural, com bucim M20x1.5mm, indice de protecção IP67 e temperatura máxima de 150 ºC.

Indicador digital
Alimentado a pilhas, permite a medição instantânea da temperatura. 4 dígitos, programável, indice protecção IP67 e temperatura ambiente de -10 ..+70ºC.

Baínha de inserção em aço inox 316L.
Com construção em aço inox 316L, para temperatures até +/-700ºC e apropriado para aplicações higiénicas ou alimentares.

Elemento sensor PT100 classe A.
Do tipo filme, para gamas de temperatura entre os -20 ..400ºC, com tolerância de +/-0.06 Ohm a 0ºC.

Compactação com MgO.
Elemento sensor compactado com Óxido de Magnésio, para maior resistência do elemento sensor e precisão na medida.

Compensação de sinal simples a 3 fios.
Para redução de interferencia de leitura, que assegura maior precisão e maiores distâncias de transmissão de sinal.

Acessório de adaptação ao processo.
Para adaptação ao processo e/ou ajuste do comprimento de inserção, rosca fixa à cabeça ou bicone ajustável, com rosca de 1/2", Gás/BSPP.

Para inserção de sondas de temperatura, o dedo de luva permite maior protecção à sonda e manutenção sem interrupção do processo. Própria para uso com sondas industriais ou sondas tipo insert.

• Construção em Aço inox 316L, reftractário ou Cerâmica.
• Gama de temperatura até 1300ºC.
• Evita a interrupção de processo para manutenção.
• Maior durabilidade.
• Economia a longo prazo.

• Um termómetro de precisão portátil, com grande fiabilidade e precisão, robusto e resistente para uso em qualquer aplicação industrial.

• Um termómetro de inserção muito robusto, com pega em forma T, que pode ser usado mesmo em produtos rígidos.

• Termómetro infra-vermelhos FLASHALIM FT3000, para medição sem contacto na superfície do produto.

• Conjunto de verificação de calibração, para testar a precisão de medição.

• Um guia sumário dos procedimentos HACCP

O sistema Firetrace oferece um método de extinção de incêndios económico, autónomo e automático no seu equipamento crítico, sistema eléctrico ou outras aplcações. A eficácia do sistema genuino Firetrace, deve-se à utilização do tubo de detecção patenteado Firetrace (tubo pneumático de detecção de calor linear), que detecta fogo através da precisa sensibilidade ao calor que permite ao sistema reagir rapida e eficazmente. Este sistema de detecção único pode ser aplicado nos espaços mais pequenos ou complexos para garantir que a detecção está sempre na 1ª linha. O sistema Firetrace pode ser aplicado onde quer que haja um risco de incêndio, e a sua flexibilidade permite o uso em praticamente qualquer equipamento industrial, veículos, compartimentos, quadros de controle ou outro tipo de aplicação. Desde máquinas CNC ou exaustores de fumos até autocarros, o sistema Firetrace é o líder em supressão automática de incêndios. O sistema Firetrace detecta e extingue um fogo, directamente na fonte, eficiente e automaticamente.

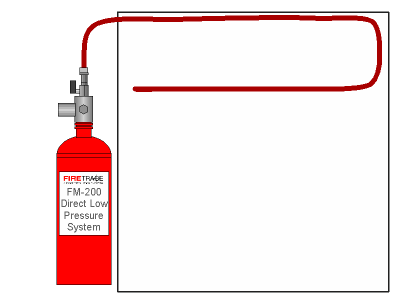

O Sistema directo utiliza o tubo como agente detector e extintor. Quando o fogo é iniciado, o tubo é rompido na zona onde há mais calor tornando esse ponto no local de libertação de gás de extinção. Enquanto a pressão cai é libertado todo o conteúdo do cilindro de maneira a extinguir o incêndio. Pode ser utilizado mais do que um tubo Firetrace para assegurar uma maior área de protecção.

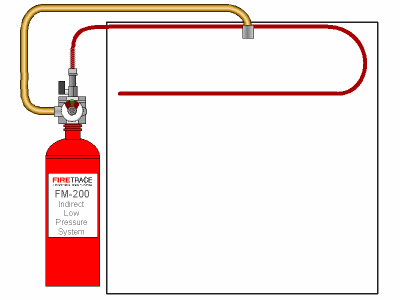

O sistema Indirecto utiliza o tubo Firetrace como detector de incêndio e activador do sistema, não como agente extintor. Assim que o tubo detecta o fogo e é rompido, a pressão no sistema desce provocando a activação de uma válvula. Isto permite a libertação do gás de extinção não pelo tubo, mas por outras saídas que inudarão a área para a extinção do incêndio. Este sistema é tipicamente utilizado em aplicações maiores e que requerem um volume de agente de extinção maior para extinção de incêndio.

Não restam dúvidas de que os sistemas de protecção de incêndios mediante água nebulizada são os que maior interesse despertaram, e continuam a despertar, na comunidade da protecção de incêndios. Utilizadores, investigadores, engenheiros, seguradoras e, em geral, todos os profissionais relacionados com o mundo da protecção de incêndios trabalham com eles ou acompanharam de muito perto a evolução destes inovadores sistemas de protecção.

Não é fácil compreender a razão pela qual os sistemas de sprinklers convencionais utilizam cada vez mais água, enquanto aparecem outros sistemas que, utilizando quantidades de água significativamente inferiores são, paradoxalmente, mais eficazes que os sistemas de sprinklers convencionais em inúmeras aplicações.

Por outro lado, é importante destacar que os sistemas de extinção por água nebulizada não são de tipo genérico, nem utilizam princípios globais para a extinção do fogo, como é o caso dos sistemas tradicionais ou dos sistemas de protecção por CO ou outros gases.

Nos sistemas de água nebulizada, a eficácia da extinção está ligada às características específicas do desenho e aplicação dos sistemas para os riscos a proteger, aspectos que são específicos e privativos de cada fabricante.

COMO FUNCIONA O SISTEMA DE ÁGUA NEBULIZADA?

O sistema contra incêndios mediante água nebulizada é composto por um sistema de abastecimento de água potável a alta pressão (funcionando entre 35 e 200 bares) e uma rede de boquilhas nebulizadoras que geram uma neblina intensa sobre o risco protegido. A alta velocidade da descarga permite à neblina penetrar através dos gases e alcançar o foco da combustão, incluso em grandes incêndios ou em locais fora da acção directa da descarga.

Existe uma grande variedade de boquilhas que variam de acordo com o tipo de aplicação. Os três tipos principais são: boquilhas abertas (sprays), sprinklers com actuação térmica por ampolha e boquilhas combinadas.

A água nebulizada proporcionada pelos sprinklers deve a sua eficácia extintora à actuação conjunta de três factores principais: arrefecimento, sufocação e diminuição do calor radiante.


Arrefecimento - A água nebulizada possui uma grande capacidade de arrefecimento. A sua divisão em gotas de tamanho micrométrico produz uma grande superfície de captação de calor, pelo que essas micro-gotas, em contacto com as chamas e com os gases da combustão, se transformam em vapor de água, absorvendo o equivalente a 540 calorias por grama de água utilizada. A rápida evaporação destas pequenas gotas permite um eficaz arrefecimento na área do incêndio. Deve ter-se em consideração que a água utilizada nos sistemas de sprinklers tradicionais só absorve o equivalente a 1 caloria por grama de água.

Sufocação - A expansão provocada pela rápida evaporação das gotas de água origina um deslocamento do volume equivalente de oxigénio na superfície do incêndio, enquanto que no resto do recinto se mantêm os niveis de oxigénio normais (entre 17% e 19%), o que se traduz numa melhoria das condições de acessibilidade e de permanência do pessoal necessário.

Diminuição do calor radiante - O calor radiante é um dos fenómenos que contribuem para a manutenção da reacção de combustão. A neblina gerada no local reduz enormemente este fenómeno.

Além disso, o sistema Hi-Fog® permite o controlo do fumo pelo processo de decantação que as pequenas gotas de água exercem sobre este e sobre os gases corrosivos inerentes à combustão, conservando a atmosfera limpa e habitável, evitando assim os danos causados pelo fumo que são, geralmente, aqueles que ocupam o lugar mais relevante nas perdas produzidas pelos incêndios.

COMPONENTES

Os principais componentes dos sistemas de Água Nebulizada são as boquilhas nebulizadoras, das quais existe uma grande variedade, de acordo com o tipo de aplicação. Ainda assim, existem diversos modelos que variam em função do caudal, do ângulo de cobertura e da altura de instalação.

Todos estas boquilhas estão ligadas às fontes de abastecimento de água através de uma rede de tubos de aço inoxidável, de diâmetros muito menores que os utilizados nas redes de água convencionais. Estas fontes, no caso dos sistemas de Água Nebulizada, podem ser de quatro tipos:

• Bateria modular de cilindros;
• Grupo de bomba, autónomo e independente;
• Grupo de bombas eléctricas;
• Grupo de bombas diesel.

A instalação dum sistema de Água Nebulizada completa-se com uma série de componentes auxiliares, tais como válvulas selectoras e direccionais, instrumentação, acessórios, etc.

APLICAÇÕES

A área dos transportes, nomeadamente as redes de Metro, é, possivelmente, o campo em que cresceu de forma mais espectacular o número de sistemas instalados e os tipos de aplicação. Ainda que a carga de fogo nas estações de Metro seja relativamente pequena, é o fumo que se gera em caso de incêndio, o grande problema destas instalações. Neste ponto, os sistemas de Água Nebulizada têm demonstrado uma grande eficácia devido ao poder de controlo e decantação que exerce sobre o fumo gerado. Os maiores utilizadores dos sistemas de Água Nebulizada nesta área são os Metros de Madrid, Barcelona e de Londres. Paulatinamente, estão incorporando-se outras redes, convencidas da segurança que este sistema proporciona.

Na marinha civil e militar as aplicações vão desde a protecção total de grandes cruzeiros de luxo, onde estão protegidos todos os camarotes, espaços públicos, áreas de serviço, salas de máquinas e de controlo, cozinhas, armazéns, etc., até navios de transporte, onde, regra geral, se protegem as salas de máquinas, passando por ferry-boats, fragatas, submarinos, etc. Em todas estas aplicações se reconhecem as vantagens dos sistemas de Água Nebulizada para a protecção de áreas onde são essenciais o espaço, o peso e a garantia de funcionamento em condições extremas.

Os centros de telecomunicações e de processamento de dados são outras das áreas que encontraram na Água Nebulizada o melhor sistema de protecção dos seus riscos. Graças a um sistema único desenvolvido em colaboração com a IBM e certificado pela Factory Mutual, o chão falso destas salas protege-se, tanto com vista à extinção do incêndio, como à lavagem do fumo gerado pela combustão, sem qualquer tipo de dano para os equipamentos protegidos.

Riscos industriais em geral, centrais eléctricas, centros de transformação de energia eléctrica, geradores diesel, turbinas, salas de quadros, caldeiras, etc.

Edifícios históricos e património artístico, hotéis, hospitais, museus, arquivos, bibliotecas, igrejas... Em geral, todos aqueles riscos onde há que limitar os danos causados pela água e pelo fumo, com um mínimo de interrupções na actividade que cada entidade leva a cabo.

APROVAÇÕES E NORMALIZAÇÃO

Os sistemas de água nebulizada desenham-se de acordo com o standard único existente na actualidade: a NFPA 750. Esta normativa estabelece, de forma taxativa, que só são válidos os sistemas que demonstraram a sua eficácia através dos correspondentes ensaios de fogo a escala real e que tenham sido certificados pelos organismos oficiais correspondentes. Uma vez mais, é necessário reiterar que os critérios de desenho, instalação, operação e manutenção são específicos de cada fabricante.

Os sistemas de Água Nebulizada foram testados em mais de 5.000 ensaios à escala real em laboratórios de fogo oficiais, e todas as suas aplicações se encontram certificadas e homologadas pelas Sociedades de Classificação e Aprovação Internacionais: FM, UL, VDS, VTT, VL, SPP, FRS, etc.

CONCLUSÕES

Os sistemas de Água Nebulizada proporcionam eficácia, fiabilidade, respeito com o meio ambiente, baixo custo de exploração e larga duração. Estão testados e aprovados pelas mais prestigiosas instituições de ensaio e homologação. Contam com uma extensa lista de referências em todo o mundo, nas mais diversas aplicações, e constituem actualmente uma das melhores alternativas para a protecção de incêndios de uma imensa diversidade de riscos civis, militares e industriais.



Como detectar rapidamente um incêndio em TUNEIS RODOVIÁRIOS?

Imagine que poderá instalar no seu túnel, detectores que lhe dão a informação logo na fase inicial da ocorrência do incêndio e do local em que se iniciou!

Depois de ler este documento, vai saber como resolver 3 dos problemas que provavelmente mais o preocupam em caso de incêndio;

• A rapidez na detecção do incêndio
• O local do túnel em que o incêndio ocorreu
• A certeza de que o detector e o sistema reagem de imediato e sem falhas

E o que agora lhe vamos apresentar é um sistema inovador de detecção de incêndios desenvolvido especialmente para a aplicação em túneis rodoviários. Ao aplicar este sistema num túnel vai conseguir:

• Detectar o incêndio em menos de 30 a 60 segundos dependendo da distância ao ponto do incêndio
• Verificar a evolução do incêndio ao longo do túnel
• Monitorizar a variação de fumos no túnel ao longo das 24h
• Verificar em qualquer momento que o detector está em bom funcionamento
• Calibrar e testar o detector em menos de 15 minutos

Estas condições são fundamentais para que possa accionar os meios de controlo de incêndio e de segurança.

E na situação actual, consegue no seu túnel garanti-las?

Certamente estará recordado do brutal acidente ocorrido em Outubro de 2001, com a colisão entre 2 camiões no túnel de Gotthard na Suiça que deu origem a um incêndio, matando 11 pessoas e deixando com ferimentos muitas outras.

E em Março de 1999 do incêndio provocado por um camião no túnel de Montblanc que custou a vida a 39 pessoas.

As principais causas das mortes deveram-se aos gases e fumos tóxicos libertados durante incêndio.

Se o incêndio não for rapidamente controlado, pode propagar-se a outros pontos com os fumos invadindo todas as zonas do túnel, não deixando nenhuma área segura para as pessoas.

Agora suponha que o incêndio tinha sido rapidamente detectado, e que os meios de combate a incêndios sido accionados com eficácia? Muito provavelmente o incêndio teria sido extinto sem consequências.

Após os incidentes em Montblanc e no túnel rodoviário de Gothartd, novas directivas foram desenvolvidas para aumentar a segurança em túneis.

Exemplos disso são as directivas europeias 2004/54/EG " requisitos mínimos de segurança em túneis na rede transeuropeia de estradas", as directivas Alemãs RABAT 2006 e as directivas Suiças ASTRA para " detecção de incêndios em túneis rodoviários".

De acordo com estas directivas, é recomendado instalar monitores de VISIBILIDADE todos os 100 a 300 m de forma a garantir uma eficaz detecção de incêndios em menos de 60 segundos.

E no seu túnel qual é o detector que tem instalado?

Veja os gráficos com a variação dos valores de visibilidade em www.tecnisis.pt

De facto está confirmado que com detectores de visibilidade é possível detectar o incêndio após 30 a 60 segundos (dependendo da distância a que o detector está do incêndio).

O maior problema com os detectores de visibilidade é que são muito caros.

Este problema foi resolvido com o detector de fumos FIREGUARD especialmente desenvolvido para a detecção rápida de incêndios em túneis, reagindo em poucos segundos á ocorrência de um incêndio. Pode ser comparado com os detectores de visibilidade mas é muito mais barato.

Tal como os monitores de visibilidade, o FIREGUARD utiliza o principio de medição baseado na "difusão de luz - medição segundo um ângulo de 120 º, sendo optimizado para detectar o fumo gerado por incêndios.

A instalação é fácil, não precisando de alinhamento, nem ajustes de zero nem de pontos de referência sendo independente das condições ambiente. A utilização de aquecimento interno elimina os efeitos de nevoeiro e de humidade.

No túnel Gotthard estão instalados 210 detectores FIREGUARD

Ao instalar o FIREGUARD obtêm as seguintes vantagens:

• Detecta muito cedo qualquer incêndio (menos de 30 a 60 segundos dependendo da distância do detector ao foco do incêndio)
• Não é afectado pelos fumos gerados pelos camiões nem por nevoeiro
• É muito fiável e de fácil calibração
• Tem manutenção mínima, sem necessidade de alinhamento nem de limpeza de ópticas
• É de fácil instalação no tecto ou nas paredes do túnel
• Inclui sensor para medida de temperatura em valor absoluto ou gradiente possibilitando saber qual o foco do incêndio e a evolução da temperatura no túnel
• Tecnologia de medição testada e experimentada há décadas
• Poderá ser utilizado em complemento com o sistema de cabo temperatura linear ou câmara de vídeo existente ou analisador de visibilidade
• Garantia total de bom funcionamento em qualquer momento.
• Basta uma Calibração por ano do detector que se faz em menos de 15 minutos.

O FIREGUARD é um monitor que poderá ser aplicado em complemento com os cabos térmicos ou sistemas de vídeo ou de opacidade existentes e representa a forma mais fiável e rápida de detectar um incêndio num túnel.

Qual será a melhor forma de provar que o Fireguard é o ideal para a detecção rápida de incêndios no seu túnel? Isto é o que faremos para si; fornecemos-lhe e instalamos 1 detector para experiência durante 30 dias após o qual terá a possibilidade de o devolver ou de adquirir os restantes detectores para outros pontos do túnel. A partir daí damos uma garantia de 2 anos.

Se tem dúvidas nas condições de funcionamento ou na rapidez dos seus detectores de incêndio contacte-nos pelo telefone 21426 7290. Teremos muito gosto em lhe apresentar uma óptima solução.

P.S.: Imagine ter no futuro instalado um sistema que lhe detecta logo no início um incêndio com indicação da localização ao longo do túnel, e que com uma simples leitura tem a certeza de que o sistema está funcionando bem.

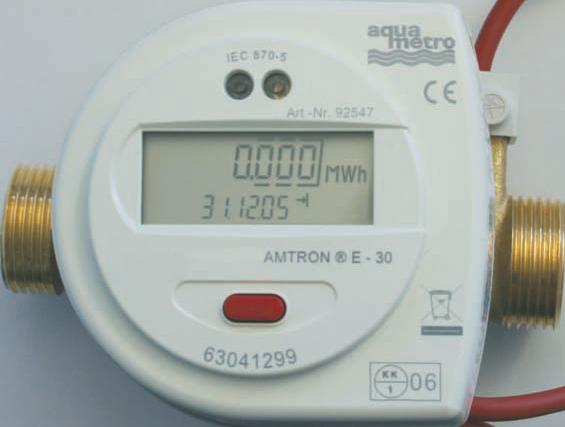

O contador compacto AMTRON E-30 é utilizado para cálculo de consumo de energia em aplicações de aquecimento ou refrigeração, particularmente em aplicaçoes residenciais, escritórios ou estações de transferência. O AMTRON E-30 pode ser equipado com saída de impulsos, um interface M-Bus ou entrade de impulsos para 2 contadores externos. O AMTRON E-30 é consituído por um caudalimetro (turbina), unidade de cálculo (valores em MWh) e sensores de temperatura (diâmetro 5mm e cabo 1.5m).

Características:

• Alimentaçao por bateria ou M-Bus.
• Disponivel com M-Bus e 2 entradas impulsos.
• Montagem horizontal ou vertical.
• Para aplicações de refrigeração ou combinado aquecimento/refrigeração, com limite programável.
• Registo de dados e memória para valores máximos.

Vantagens:

• Ligaçao a 2 contadores externos.
• Instalaçao e gestão simples.
• Cálculo de aplicaçoes combinadas aquecimento/refrigeração.

O modelo VZD, com indicação local digital, permite visualizar a informação:

• Consumo total, diário e instantâneo de combustível
• Temperatura do combustível
• Factor de correlação (ex. temperatura de compensação)
• Tempo de descanso/operação do motor
• Medição de CO2 (total e instantâneo)

Especificações:

• Fluídos; Diesel, óleo industrial ou doméstico (máx. viscosidade 6 cts)
• Precisão melhor que 1%
• Índice protecção IP66
• Temperatura de -30 a +80ºC
• Gamas de caudal: DN4 1..50L/h (máx.120) // DN 8 4..135L/h (máx.300)
• Filtros de segurança (0.125 e 0.150mm)

Mais:

• Bateria com autonomia 5 anos
• Emissor de impulsos
• Interface com écran de 2 linhas e 2 botões de navegação
• "sleep-mode" automático
• Funções de registo (data-logger)
• Protecção com senha de acesso

Contoil VZD 4 ou VZD 8, A maneira mais fácil de obter o seu consumo de combustíivel. Simplesmente instale e visualize o consumo no ecran (total,parcial, corrente, outros)

Contoil VZP 4 ou VZP 8, Se o local de instalação é de dificil acesso, e a leitura dificil de obter, então esta é a melhor solução. Sem écran mas com emissor de impulsos, esta unidade é ligada ao VZD CU para indicação remota.

Contoil VZD CU, para cálculo remoto dos contadores VZP. Instale o VZD CU na cabine do veículo, ou noutro local acessive, e obtenha toda a informação sobre o consumo de combustível.

Medição directa

Os pirómetros da série PyroPen são termómetros por infra-vermelhos portáteis, com ecran LCD, gama de temperatura até 500ºC, funções de máximo, mínimo, média e "hold".

• Gamas de temperatura -20..+500ºC
• Funções máximo, mínimo, média e "hold"
• Emissividade fixa ou ajustável
• Registo de dados via USB opcional
• Resolução óptica 8:1

Os pirómetros da série ST640 são termómetros por infra-vermelhos de baixo custo, portáteis, com mira laser, ecran LCD, alarmes máximo e mínimo.

• Gamas de temperatura -32..+535ºC
• Emissividade fixa ou ajustável
• Entrada termopar K opcional
• Registo de dados via USB opcional
• Resolução óptica 12:1

Os pirómetros da série ST680 são termómetros por infra-vermelhos portáteis, para temperaturas até 1000ºC, com mira laser, ecran LCD, alarme máximo e mínimo, registo em 10 pontos.

• Gamas de temperatura -50..+1000ºC
• Emissividade ajustável
• Entrada termopar K opcional
• Registo de dados via USB opcional
• Resolução óptica 50:1

Os pirómetros de baixo custo da série PyroCouple são compactos e permitem a medição de temperaturas até 500ºC, com saída de sinal seleccionável.

• Gamas de temperatura -20..+500ºC
• Emissividade fixa a 0.95
• Transmissão sinal a 2 fios (4-20mA), ou 4 fios (voltagem/termopar)
• Versão 4 fios disponibiliza temperatura interna do sensor
• Resolução óptica 2:1 / 15:1 / 30:1 ou "close focus"
• Construção em aço inox, IP65
• Sistema de arrefecimento, limpeza de lentes, mira laser, e acessório de montagem opcionais

Os pirómetros da série PyroCouple M têm uma electronica separada, e o sensor miniatura remoto pode ser colocado em espaços dificilmente acessíveis.

• Gamas de temperatura -20..+500ºC
• Emissividade fixa a 0.95
• Transmissão sinal a 2 fios (4-20mA), ou 4 fios (voltagem/termopar)
• Versão 4 fios disponibiliza temperatura interna do sensor
• Resolução óptica 2:1 / 15:1 / 30:1 ou "close focus"
• Construção em aço inox, IP65
• Sistema de arrefecimento, limpeza de lentes, mira laser, e acessório de montagem opcionais

Os pirómetros da série PyroEpsilon têm emissividade ajustável, e permitem a medição de temperaturas até 500ºC.

• Gamas de temperatura -20..+500ºC
• Emissividade ajustável
• Transmissão sinal 4-20mA
• Resolução óptica 2:1 / 15:1 / 30:1 ou "close focus"
• Construção em aço inox, IP65
• Sistema de arrefecimento, limpeza de lentes, mira laser, e acessório de montagem opcionais

Os pirómetros da série PyroUSB têm ligação USB, emissividade ajustável, e permitem a medição de temperaturas até 1000ºC.

• Gamas de temperatura -40..+1000ºC
• Emissividade ajustável
• Ligação USB para ajustes gama de temperatura, máximos e minimos, médias, etc..
• Transmissão sinal 4-20mA
• Resolução óptica 15:1/30:1 ou "close focus"
• Construção em aço inox, IP65
• Sistema de arrefecimento, limpeza de lentes, mira laser, e acessório de montagem opcionais

Os pirómetros da série PyroUSB2.2 têm ligação USB, emissividade ajustável, e permitem a medição de temperaturas até 2000ºC. Com medição por baixa frêquência é apropriado para objectos de baixa emissividade (superficies metalicas, etc..).

• Gamas de temperatura +45..+2000ºC
• Emissividade ajustável
• Ligação USB para ajustes gama de temperatura, máximos e minimos, médias, etc..
• Transmissão sinal 0/4-20mA
• Resolução óptica 15:1 / 25:1 / 75:1 ou "close focus"
• Construção em aço inox, IP65
• Sistema de arrefecimento, limpeza de lentes, mira laser, e acessório de montagem opcionais

Apropriados para medição diferencial do consumo de combustivel, em motores com retorno de combustível, o sistema DFM é apropriado para todo o tipo de veículos, e permite a integração em sistemas de gestão de frotas ou GPS.

Medição diferencial

Aplicação de um DFM 20S num barco de pesca

Aplcação de um DFM 8D num caterpillar 320

Aplcação de um DFM 8D num camião DAF

Aplicação de um DFM 8D num autocarro

Por vezes onde mais necessitamos de utilizar o telemóvel é onde isso não é possível!

Em zonas com possibilidade de libertação de gases inflamáveis e gases tóxicos, o perigo de acidente é elevado.

Esse pode ser o caso em muitas zonas da indústria, em Estações de tratamento d aguas residuais, em armazenamento de cereais.

Nestas zonas a própria operação de ligar e desligar o telemóvel ou de tirar uma fotografia pode gerar uma explosão seguida de incêndio, não devendo por isso serem utilizados os telemóveis.

As vantagens dos nossos telemóveis ATEX I-SAfe Mobil são:

• Telemóvel ATEX para comunicar em zonas Ex 1 e 2 de gás e de poeiras
• Telemóveis de alta qualidade e com preço muito competitivo
• Entrega em menos de 1 semana
• Permite que esteja sempre contactável na sua fábrica
• Em caso de imobilização avisa a central de perigo e do local do acidente
• De reduzidas dimensões e fácil de operar
• Frequencias 2G GSM, Quad Band GPRS, 3 G para uso em todos os continentes
• Poderá incluir camara fotográfica Ex – ate 12 MP
• De grande robustez á prova de água, de queda e de choque
• Certificações Ex para zona 1 e zona 2 de gás e poeiras
• Para situações de extremo perigo o Telemóvel tem um sensor de mobilidade que dá um alarme e avisa a central, quando não existe movimento por mais de determinado período de tempo.
• Incorporando o programa de GPS pode funcionar para localização de viaturas com cargas perigosas ou na localização de pessoas em zonas perigosas. Com o módulo Quad band de GPRS o telemóvel pode funcionar em todos os continentes.
• Estes telemóveis são de pequena dimensão, de extrema robustez, á prova de água e de poeiras e podem ser manuseados com luvas. São apropriados para as mais adversas condições industriais.

Contacte-nos pelo t / +351 214267290 ou info@tecnisis.pt para saber como poderá comunicar em zonas explosivas.

Outros equipamentos na nossa gama para incêndios:

• Firetrace para proteção de quadros elétricos em centros comerciais e fabricas
• Detetores de gases tóxicos e inflamáveis
• Cortinas corta fogo
